Central da Faja da Nogueira

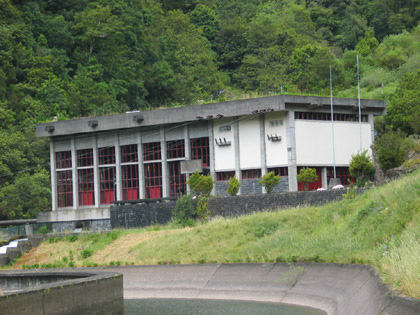

Das Kraftwerk Faja da Nogueira wurde 1971 gebaut. Es spielt eine wichtige Rolle für die regionale Stromversorgung, besonders in der Zeit, als das alte thermische Kraftwerk in Funchal den Ansprüchen nicht mehr gewachsen war und bevor die E.E.M. das Strommanagement neu konzipierte.

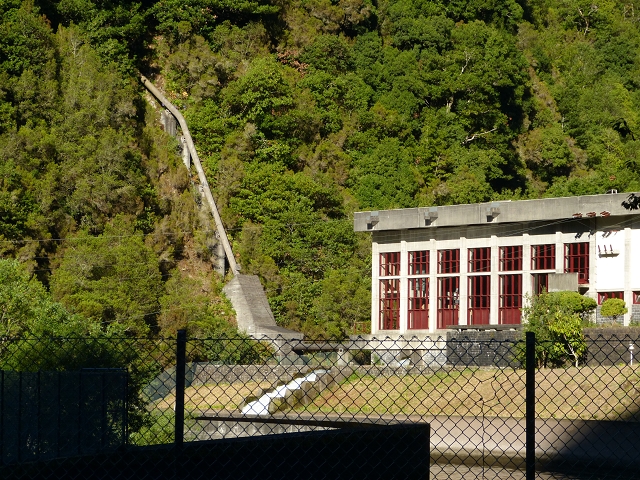

Die Kraftwerkzentrale Faja da Nogueira befindet sich auf 625 Metern Höhe.

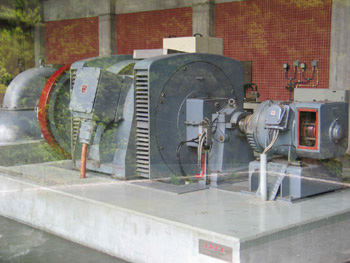

Es stehen 2 Turbinen im Einsatz, die von einer Druckröhre gespiesen wird, die sich im Generatorengebäude teilt.





Das Kraftwerk wird nur in den Spitzenzeiten betrieben, in der übrigen Zeit wird das Wasser in der Ladekammer gestaut.
Die Leistung beträgt 2,4 MW. Die jährliche Energiegewinnung beträgt ca. 7 GWh.

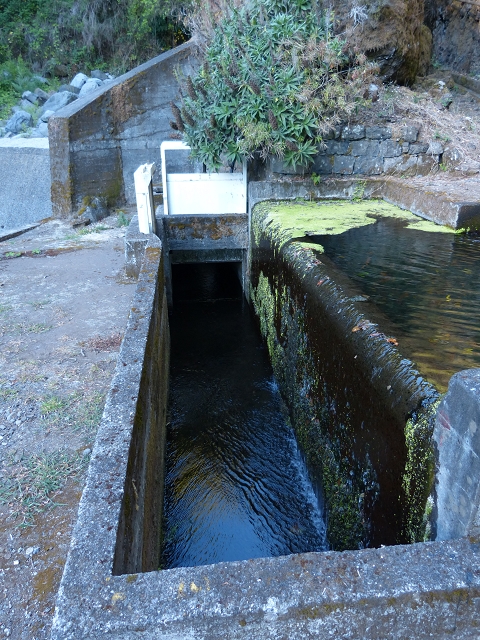

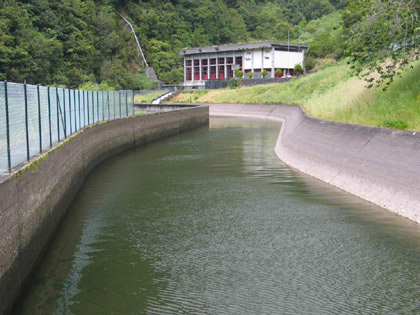

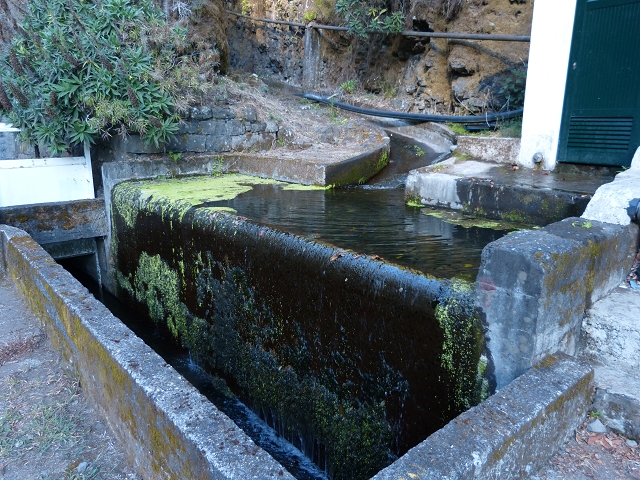

Das Wasser wird nach den Turbinen in einem kleinen Ausgleichsbecken auf 620 Metern Höhe gesammelt und dann weitergeleitet in ein zweites Ausgleichbecken auf 614 Metern Höhe, wo das Wasser für die lokale Bewässerung abgezweigt wird.
Von hier wird auch mit einem Drosselventil die Wassermenge reguliert, die in die Levada dos Tornos Nord und somit weiter nach Funchal geleitet wird. Die Menge ist fix, unabhängig vom Füllstand des Ausgleichsreservoirs.

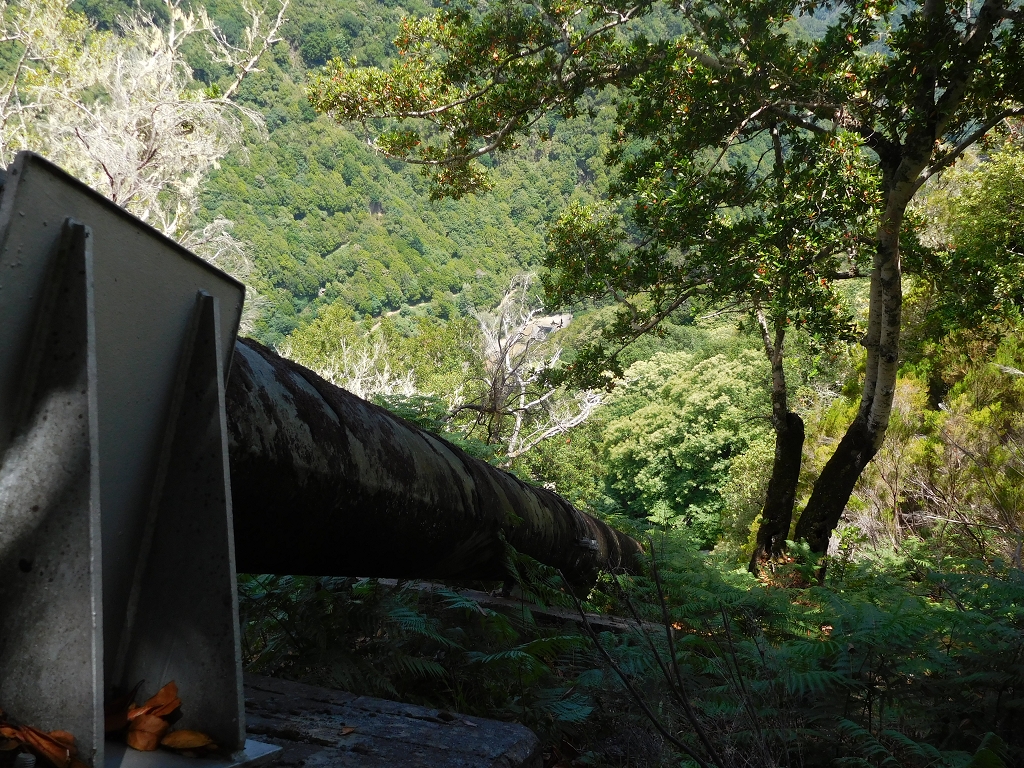

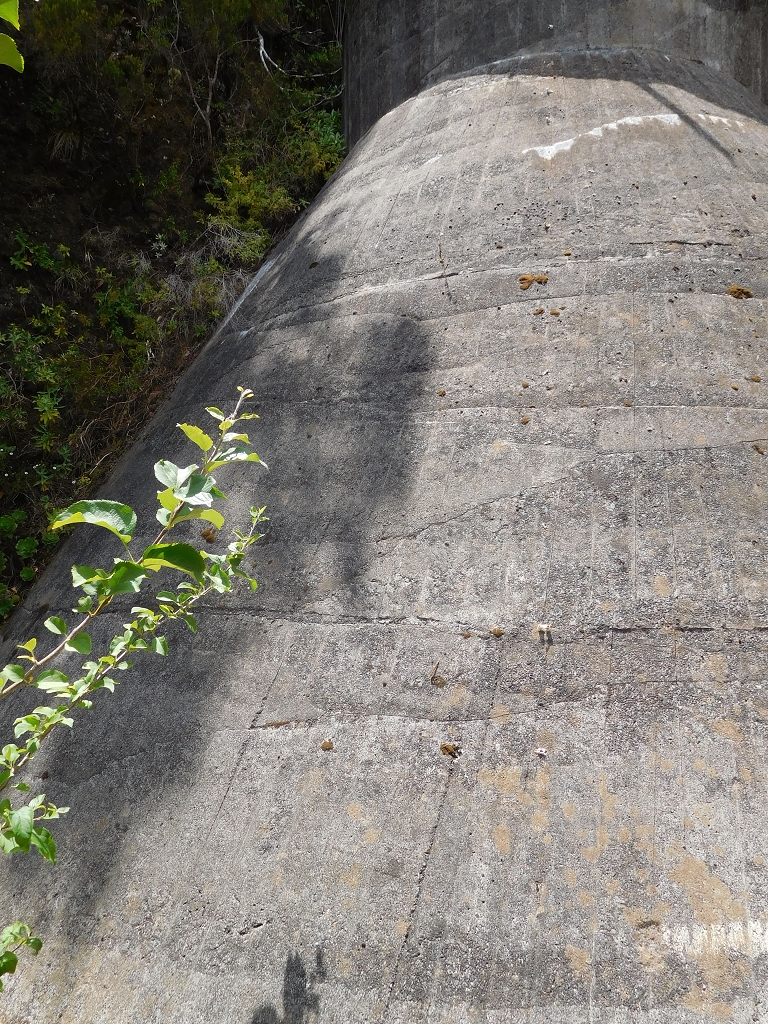

Die Druckleitung ist 604 Meter lang und beginnt auf etwa 965 Metern:

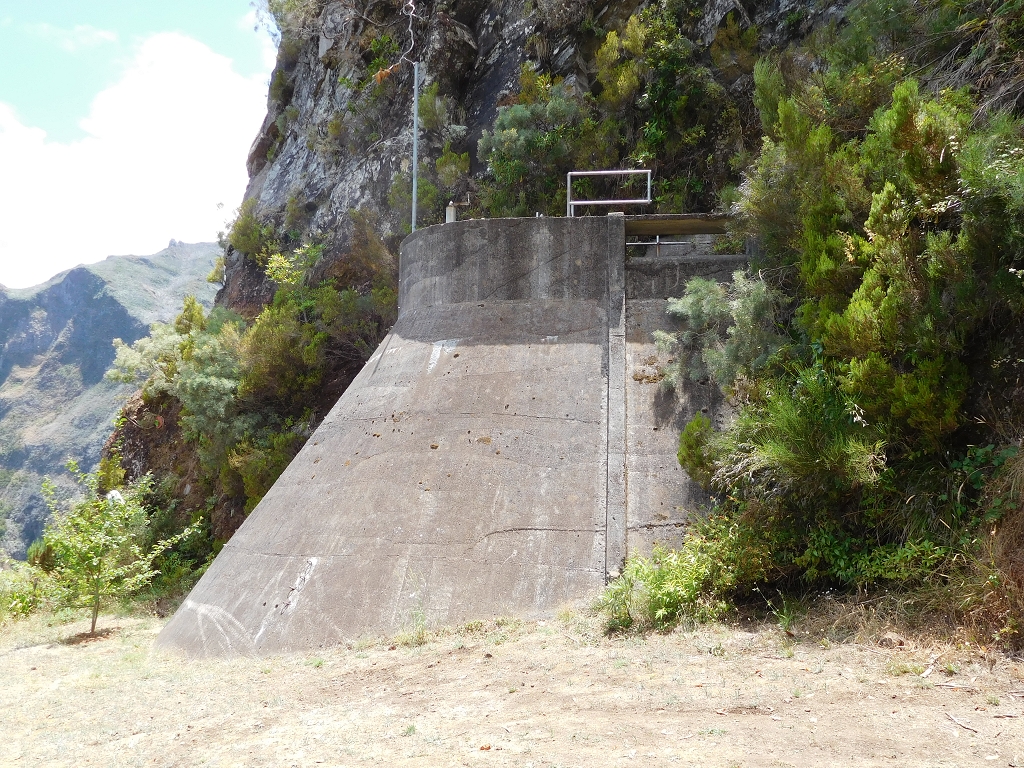

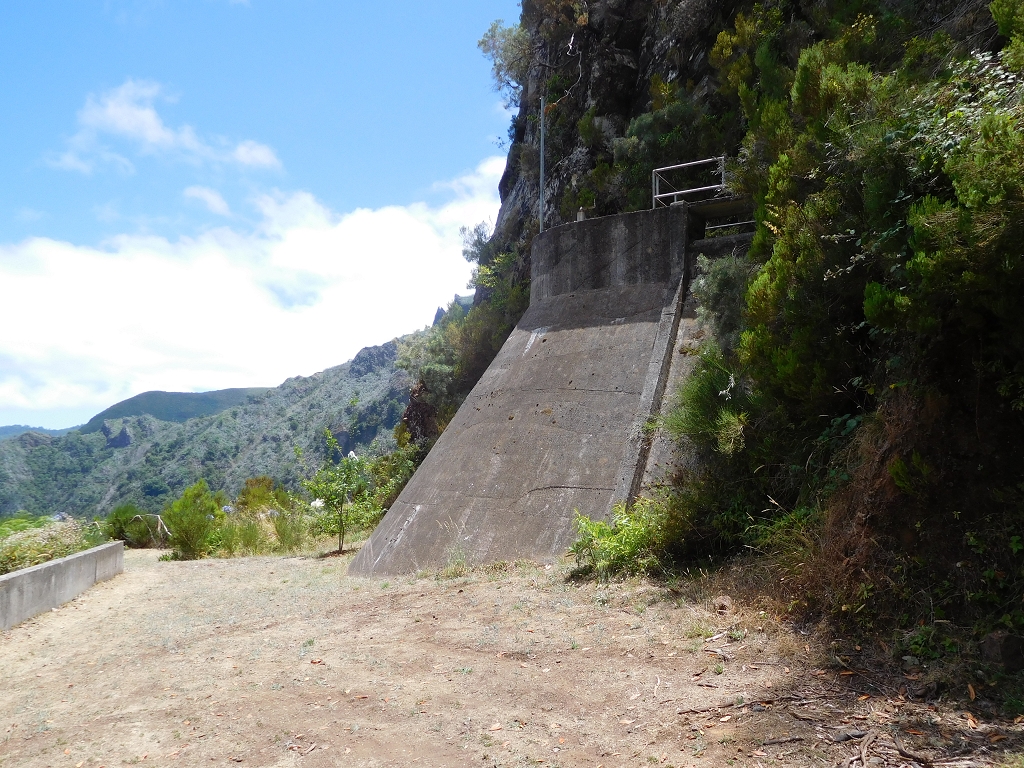

Sie wird gespiesen von einer Ladekammer auf 968 Metern Höhe in der Nähe des Pico da Nogueira.

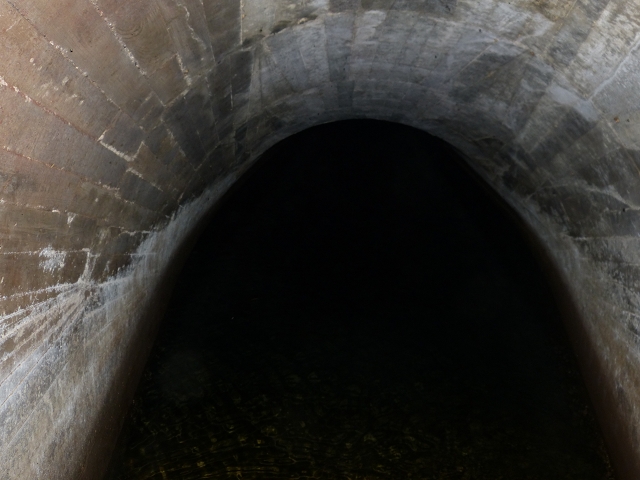

Sie hat ein Volumen von ca. 10'000 m3 und musste wegen der Topographie unterirdisch angelegt werden. Sie hat eine Länge von 470 Metern zwischen dem Zusammenfluss der Levada Nova do Juncal mit der Levada da Serra do Faial und dem Beginn der Druckröhre.

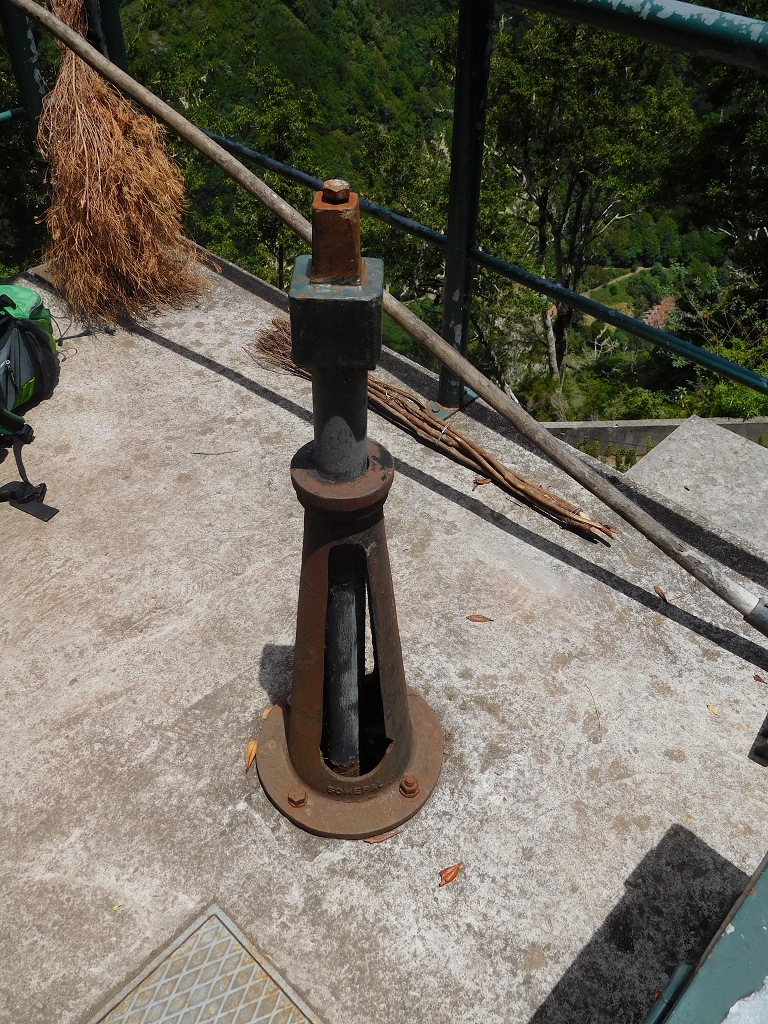

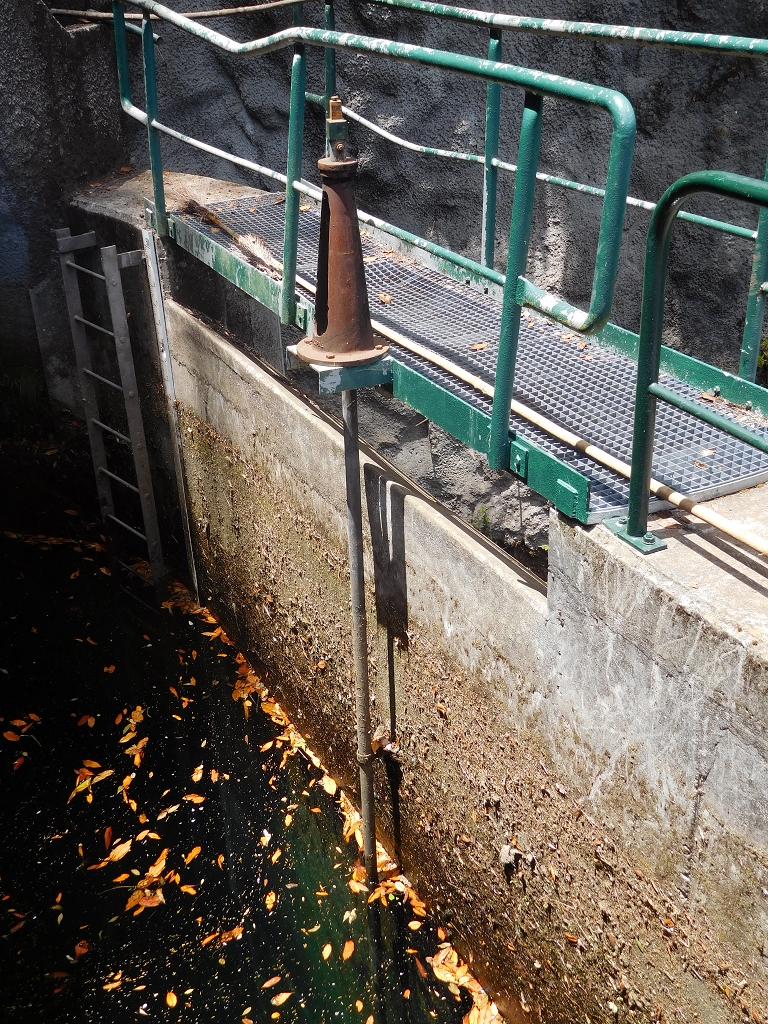

Der Zugang zur Druckröhre wird manuell mit einem Schiebeventil geschlossen, aber auch automatisch mit einem Drosselventil, wenn die Druckröhre überlastet ist.

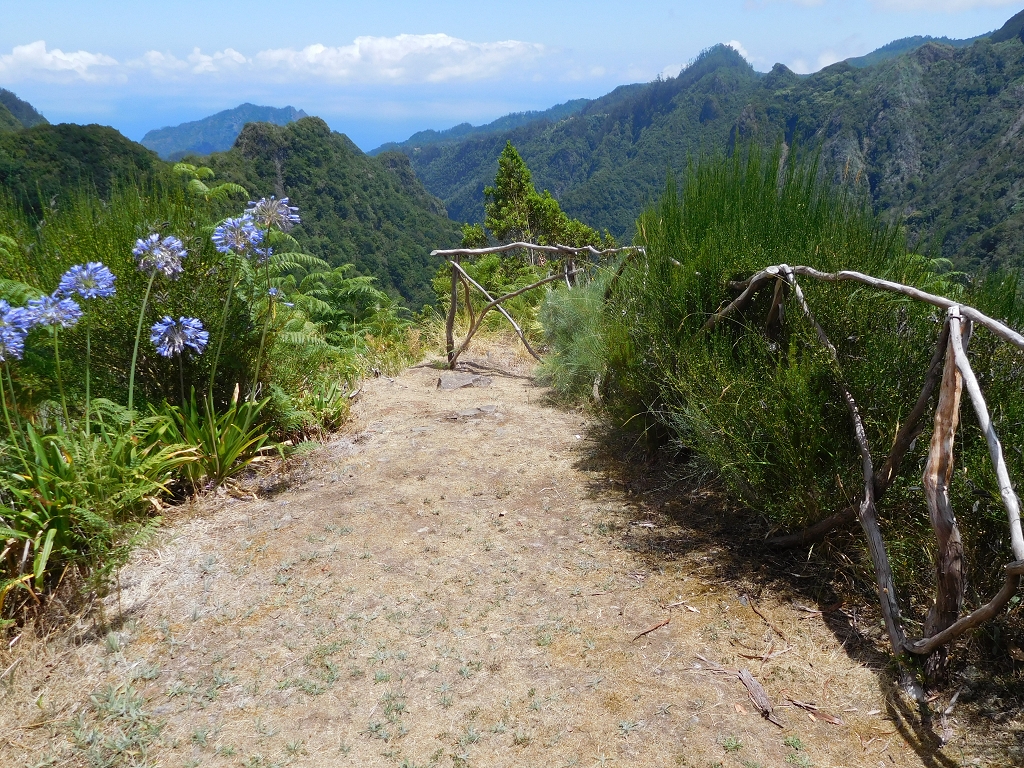

Von der Ladekammer hat man einen aussergewöhnlichen Ausblick Richtung Balcoes und das untere Ribeira da Metade-Tal. Ebenso kann man den Verlauf des ersten Abschnittes der Levada do Juncal und den verfallenen Abschnitt der Levada dos Accionistasbewundern. Der Aussichtspunkt kann einfach über die Schotterpiste vom Kraftwerk erreicht werden.





In die Ladekammer fliesst das Wasser der Levada Nova do Juncal und der Levada da Serra do Faial, die sich im Pico da Nogueira-Tunnel treffen:

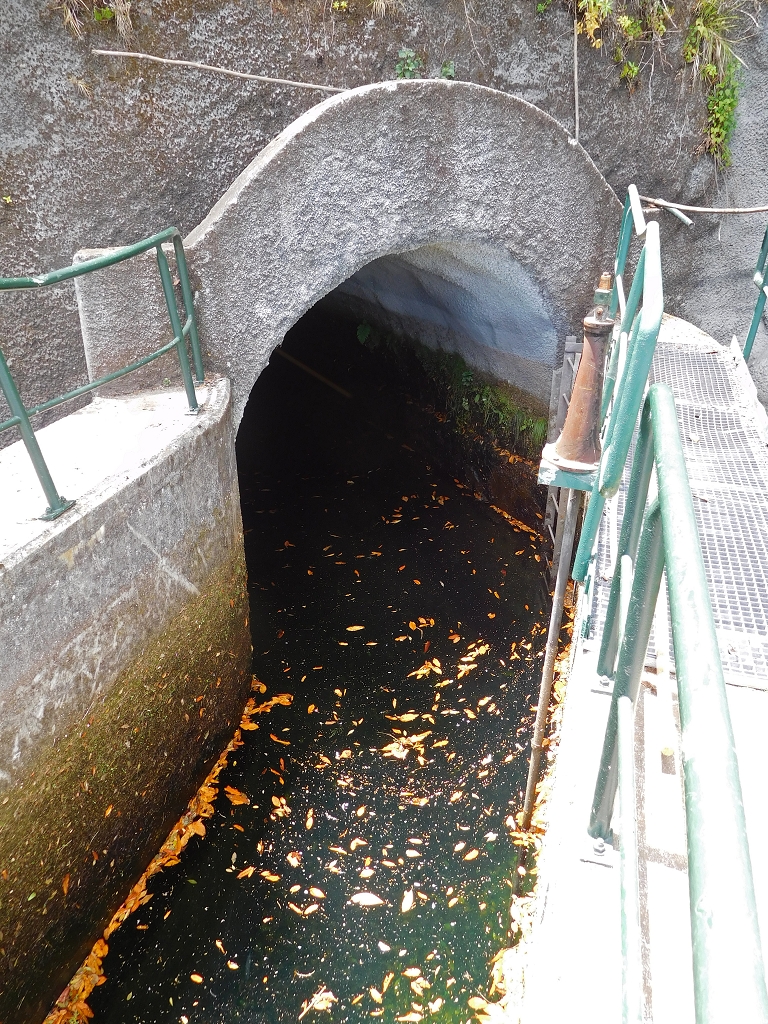

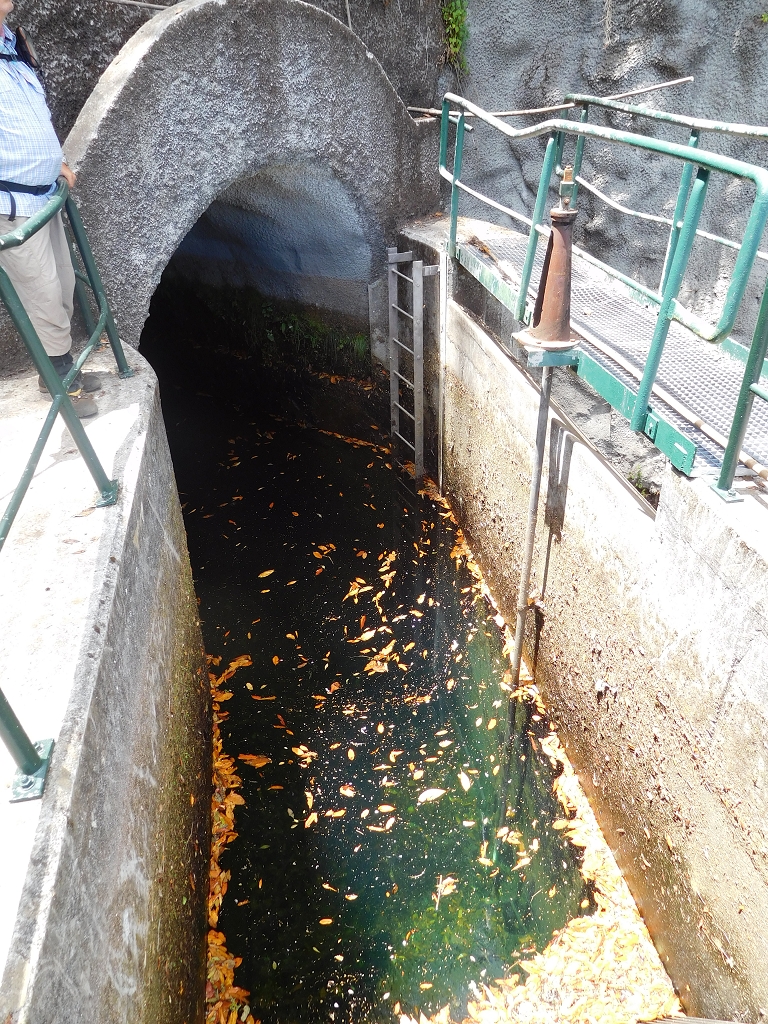

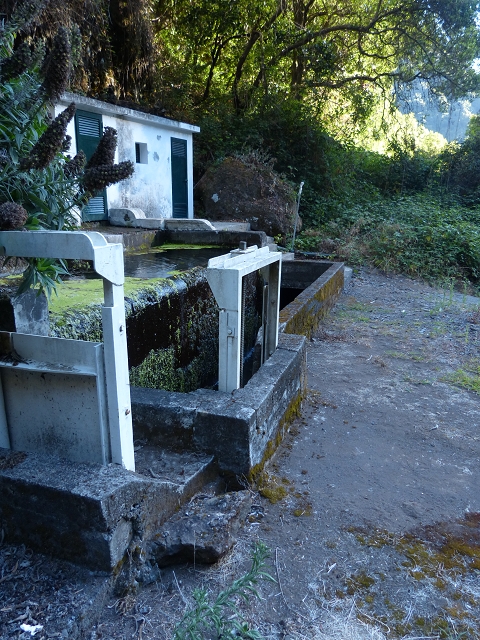

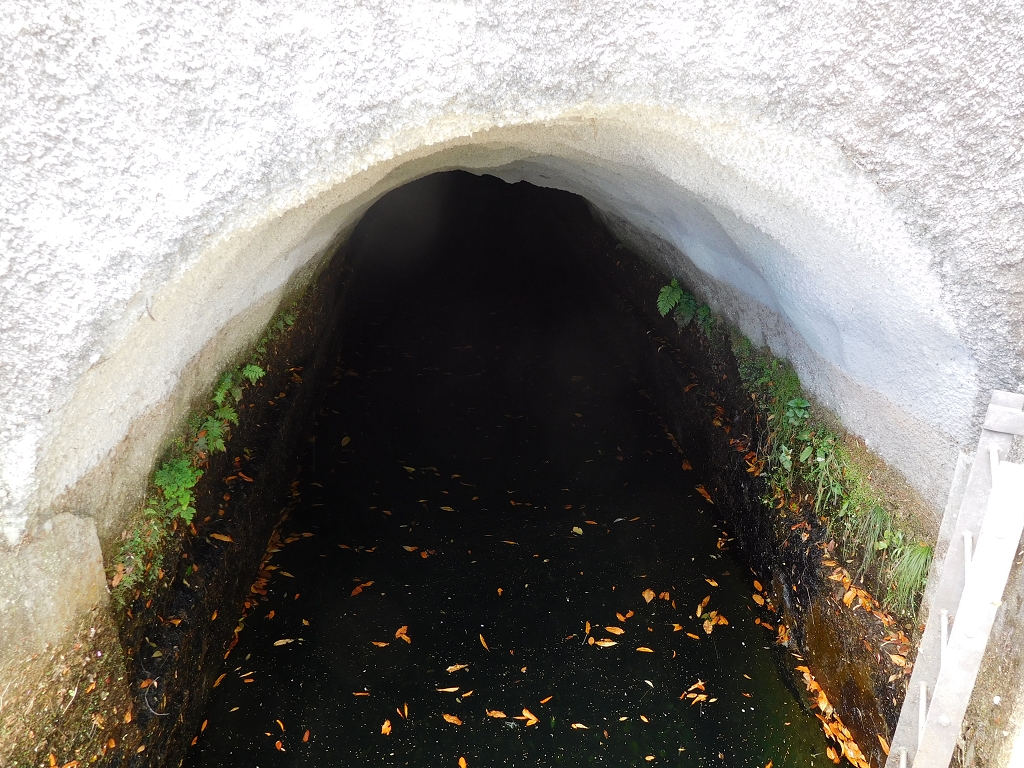

Dort ist auch der Zufluss zur Kammer:

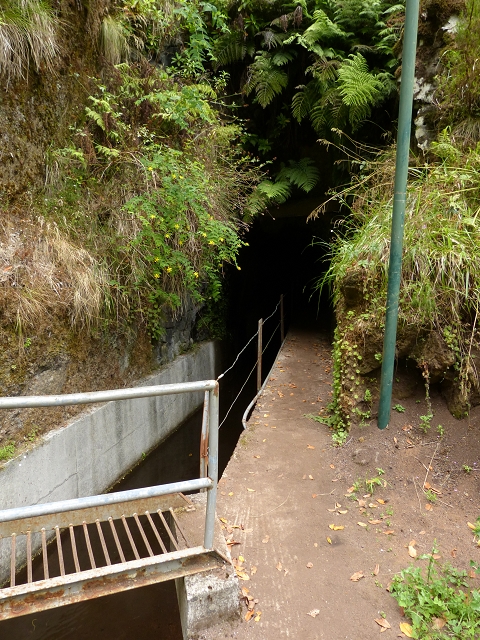

Die Eingänge zum Pico da Nogueira-Tunnel: links der Levada Nova do Juncal, rechts der Levada da Serra do Faial

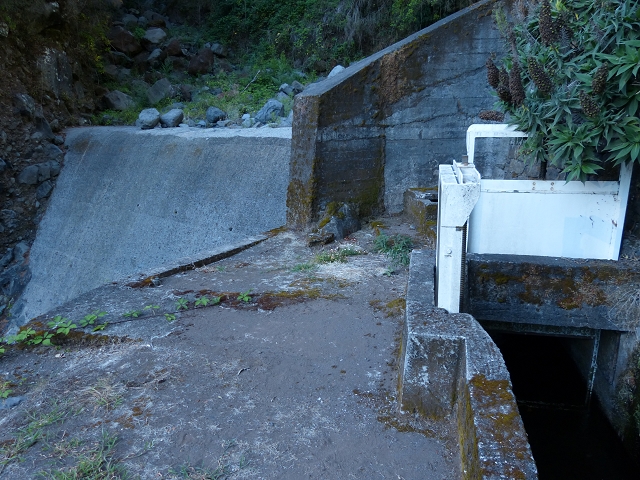

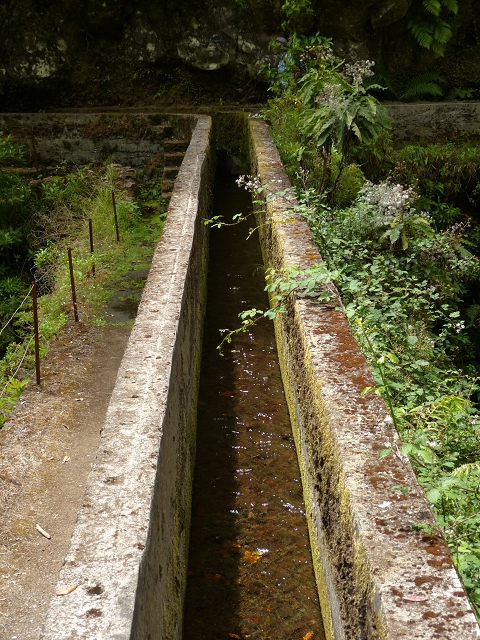

Die Levada da Serra do Faial bezieht ihr Wasser zum grössten Teil aus der Levada da Faja da Nogueira oder Pico do Ruivo oder korrekterweise dem ersten Ast der Levada da Serra do Faial über eine Brücke über die Ribeira da Faja da Nogueira:





Weitere kleine Zuflüsse und die Ribeira da Faja da Nogueira speisen ebenfalls die Levada da Serra do Faial.


Korrekt muss man diesen Abschnitt vom Pico da Nogueira-Tunnel zur Ribeira Seca als ersten Teil der historischen Levada da Serra do Faial bezeichnen (vgl. auch Historische Entwicklung der Levada da Serra do Faial und der umliegenden Levadas. Der Abschnitt im Pico Ruivo-Tunnel heisst korrekt Levada do Pico Ruivo.

Die Levada do Pico do Ruivo beginnt am Nordwestlichen Eingang des Pico Ruivo-Tunnels und bezieht ihr Wasser von der Levada do Caldeirao do Inferno und der Levada do Caldeirao Verde superior. Unterwegs bezieht sie das Wasser von der Levadinha Joao de Deus .


Insgesamt hat das Levadanetz, das das Kraftwerk Faja da Nogueira mit Wasser beliefert, eine Länge von gut 15 Km.


GPS-Daten:  kmz-Daten


Weitere Informationen auf der EEM-Homepage
